Зашто су 2П 125А минијатурни прекидачи неопходни за поуздану ДЦ електричну заштиту

Апстракт:Како савремени фотонапонски и комуникациони системи све више зависе од поуздане дистрибуције једносмерне струје, ефикасна заштита кола је постала неопходна.Галаки Фусеобезбеђује2П 125А минијатурни прекидачидизајниран за ДЦ апликације које захтевају заштиту од преоптерећења, заштиту од кратког споја и безбедну изолацију кола. Засновани на платформи ИРМ9-125ДЦ, ови прекидачи подржавају захтевне нисконапонске једносмерне системе док нуде инсталацију на ДИН шину, прекидни капацитет од 10кА и усклађеност са ИЕЦ 60947-2 и ГБ/Т 14048.2.

Садржај

• Шта су 2П 125А минијатурни прекидачи?
• Како раде 2П 125А минијатурни прекидачи?
• Које су кључне карактеристике?
• Које су техничке спецификације?
• Где се обично користе?
• Како треба да изаберете прави ДЦ прекидач?
• Шта треба да узмете у обзир током инсталације?
• Често постављана питања
• Закључак

Шта су 2П 125А минијатурни прекидачи?

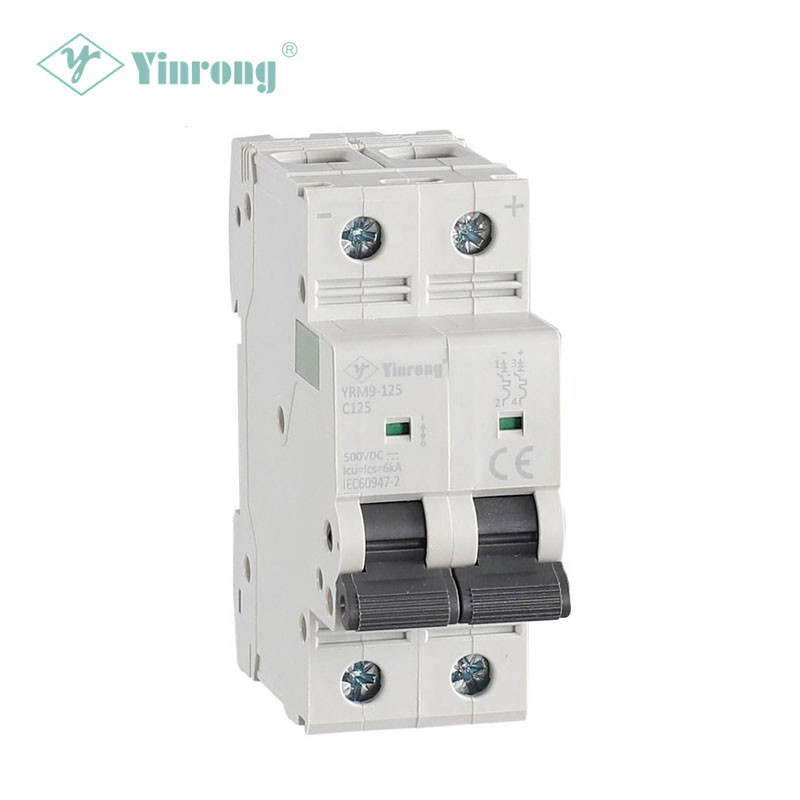

A 2П 125А минијатурни прекидачје ДЦ заштитни уређај дизајниран да прекине ненормалне струјне услове и обезбеди изолацију кола када је то потребно. Ознака „2П“ се односи на двополну конфигурацију, док 125А означава називну струју одређеног модела.

За разлику од конвенционалног осигурача који обично захтева замену након рада, прекидач се може ресетовати након одговарајуће истраге квара. Ово га чини посебно корисним за електричне системе где су значајни сервисабилност, ефикасност одржавања и брза обнова.

Према информацијама о производу које пружа Галаки Фусе, његова ИРМ9-125ДЦ серија је намењена ДЦ системима, посебнокомуникациона инфраструктура и фотонапонски системи. Породица производа подржава 1П, 2П, 3П и 4П конфигурације, са називним струјама од 80А до 125А и конфигурацијама једносмерног напона који се протежу од 250ВДЦ до 1000ВДЦ у зависности од броја полова.

За купце који упоређују опције заштите, разумевање разлике између АЦ прекидача опште намене и наменски дизајнираног једносмерног прекидача је критично јер прекид ДЦ грешке представља различите електричне изазове. Избор прекидача посебно оцењеног за једносмерни напон система и услове квара помаже у побољшању укупне поузданости заштите.

Како раде 2П 125А минијатурни прекидачи?

Примарна сврха минијатурног прекидача је да искључи струјно коло када струја пређе прихватљиво радно стање. У ДЦ инсталацији, прекидач мора бити одговарајуће пројектован и оцењен за напон система и потенцијалну струју квара.

Принцип заштите се може посматрати кроз три важне функције:

• Заштита од преоптерећења:Прекидач реагује када струја остане изнад дозвољеног радног нивоа довољан период.
• Заштита од кратког споја:Брзо прекида знатно веће струје квара како би се смањио ризик од оштећења опреме.
• Изолација:Коло се може искључити током прегледа, сервисирања или одржавања.

Техничке информације ИРМ9-125ДЦ наводе тестирање временске струје на 1.05Ин, 1.3Ин, 8Ин и 12Ин. За наведене услове испитивања, виши нивои струје квара су повезани са брзим понашањем окидања, подржавајући функцију заштите прекидача од кратког споја.

Које су кључне карактеристике 2П 125А минијатурних прекидача?

Приликом избора ДЦ минијатурног прекидача за индустријску или обновљиву енергију, електричне перформансе треба проценити заједно са практичношћу инсталације и дуготрајном опслуживањем.

1. Двополна заштита

2П конфигурација пружа практично решење за дистрибуциона кола једносмерне струје где два пола треба да се укључе или изолују заједно. Ово може да поједностави аранжмане за заштиту и одржавање система.

2. Висока струјна оцена

Снага од 125 А чини ову класу прекидача погодном за апликације дистрибуције веће струје једносмерне струје где мање снаге МЦБ не би обезбедиле довољан капацитет. Породица ИРМ9-125ДЦ покрива опције називне струје 80А–125А.

3. Могућност једносмерног напона

Могућност једносмерног напона је кључна ствар при куповини опреме за заштиту кола. Спецификације производа идентификују конфигурације од 250ВДЦ до 1000ВДЦ према распореду полова, чинећи породицу применљивом на низ ДЦ архитектура.

4. 10кА прекидни капацитет

Информације о производу ИРМ9-125ДЦ наводе а10кА прекидни капацитет. Ова карактеристика је важна када се процењује да ли заштитни уређај може безбедно да прекине очекивану струју квара на предвиђеној тачки инсталације.

5. Инсталација на ДИН шину

Монтажа на ДИН шину подржава практичну инсталацију у склопове електричне дистрибуције и контролне ормаре. Такође може учинити замену и одржавање једноставнијим за системске интеграторе и електричаре.

6. Усклађеност са међународним стандардима

Документација производа идентификује усклађеност саИЕЦ 60947-2иГБ/Т 14048.2. Купци увек треба да провере применљиву сертификацију и документацију за тестирање за тачан модел и предвиђено тржиште пре набавке.

Које су техничке спецификације?

Техничке спецификације треба да буду почетна тачка при одређивању да ли је 2П 125А минијатурни прекидач прикладан за одређену ДЦ инсталацију.

Горе наведене спецификације су засноване на објављеним информацијама о производу произвођача. Пошто капацитет напона и струје може зависити од тачне конфигурације стубова и услова уградње, инжењерски тимови треба да потврде коначан избор на основу најновије техничке документације пре наручивања.

Где се обично користе?

Комбинација ДЦ заштите, великог струјног капацитета и компактне инсталације на ДИН шину чини овај тип прекидача погодним за неколико електричних апликација.

Соларни фотонапонски системи

Фотонапонске инсталације садрже вишеструка једносмерна кола између соларних модула, комбиноване опреме, контролера, батерија и инвертера. Правилно одабрани ДЦ прекидачи могу да обезбеде заштиту и изолацију на одговарајућим местима у архитектури дистрибуције.

Комуникациони системи

Телекомуникациона и комуникациона инфраструктура се често ослања на дистрибуцију једносмерне струје. Поуздана заштита кола помаже у одвајању неисправних грана и подржава одржавање без непотребног гашења нетакнутих кола.

ДЦ Дистрибутивне плоче

Индустријски контролни системи и ормани за дистрибуцију једносмерне струје могу да користе одговарајуће оцењене минијатурне прекидаче за заштиту појединачних одлазних кола уз одржавање структуриране стратегије заштите.

Складиштење енергије и сродна ДЦ опрема

Тамо где систем једносмерне струје захтева заштиту гранања веће струје, одговарајући прекидач може да чини део укупне архитектуре заштите. Међутим, апликације за складиштење енергије батерије захтевају пажљиву процену струје квара, напона, способности прекида, координације и применљивих стандарда.

Како треба да изаберете прави ДЦ прекидач?

Избор 2П 125А минијатурног прекидача никада не би требало да се заснива само на амперажи. Поуздан процес одабира узима у обзир целокупно електрично окружење.

1. Потврдите напон система.ДЦ напон прекидача мора задовољити или премашити стварне системске захтеве.
2. Израчунајте пројектну струју.Изаберите називну струју која одговара континуалном оптерећењу и применљивим захтевима електричног дизајна.
3. Одредите очекивану струју кратког споја.Капацитет прекидања мора да одговара нивоу квара на месту инсталације.
4. Проверите конфигурацију стубова.Потврдите да ли архитектура система захтева 1П, 2П, 3П или 4П заштиту.
5. Проверите компатибилност проводника.Величина кабла, терминали, начин повезивања и услови инсталације треба да буду компатибилни са изабраним прекидачем.
6. Прегледајте стандарде и сертификате.Уверите се да документација производа испуњава прописе и захтеве купаца који се примењују на циљно тржиште.
7. Размислите о инсталацији и одржавању.Монтажа на ДИН шину и јасна идентификација могу побољшати организацију панела и ефикасност сервиса.

За тимове за набавку који траже аКинески произвођач или добављачтехничку документацију треба проценити заједно са производним капацитетима, процесима контроле квалитета, сертификацијом, могућношћу испоруке и подршком након продаје.

Шта треба да узмете у обзир током инсталације?

Исправна инсталација је једнако важна као и одабир одговарајућег прекидача. Висококвалитетни уређај за заштиту кола не може да компензује нетачно ожичење, недовољну димензионисање проводника или неодговарајући дизајн система.

• Пратите дијаграм ожичења и упутства за инсталацију произвођача.
• Потврдите ДЦ поларитет и идентификацију терминала пре укључивања струјног кола.
• Користите проводнике и терминале који одговарају називној струји и окружењу инсталације.
• Проверите момент затезања према важећој техничкој документацији.
• Проверите напон прекидача и прекидну моћ у односу на стварне системске услове.
• Повремено проверавајте везе да ли има знакова прегревања, лабавости или механичких оштећења.
• Само квалификовано електрично особље треба да обавља инсталацију, тестирање, решавање проблема или одржавање.

Објављене информације о ИРМ9-125ДЦ такође идентификују максималну жичну везу од 25 мм² и инсталацију на ДИН шину, дајући дизајнерима панела корисне информације приликом планирања распореда кућишта.

Често постављана питања

Шта значи 2П на минијатурном прекидачу од 125А?

„2П“ значи да прекидач има два пола. У систему једносмерне заштите, тачан распоред прекидача и изолације треба да се одреди у складу са електричном архитектуром и важећим прописима.

Да ли је 2П 125А МЦБ погодан за соларне ПВ системе?

Може се користити у одговарајућим ДЦ фотонапонским апликацијама када његов називни напон, струја, прекидни капацитет, конфигурација полова и захтеви за инсталацију одговарају дизајну система. ИРМ9-125ДЦ је посебно идентификован за соларне фотонапонске и комуникационе апликације.

Који је прекидни капацитет ИРМ9-125ДЦ?

Објављене информације о производу наводе а10кА прекидни капацитет. Стварна прикладност се још увек мора проценити у односу на очекивану струју кратког споја на месту инсталације.

Са којим стандардима је производ усклађен?

Произвођач идентификујеИЕЦ 60947-2иГБ/Т 14048.2као применљиви стандарди за производ. Купци треба да затраже актуелну усклађеност и документацију о сертификацији за своје специфичне захтеве куповине.

Колики је механички животни век?

Објављене спецификације наводе механички животни век од20.000 циклуса. Стварни век трајања може зависити од услова рада, фреквенције укључивања, услова околине и захтева примене.

Закључак

Поуздана заштита једносмерног кола захтева више од једноставног одабира прекидача са исправном струјом. Погодан2П 125А минијатурни прекидачтреба да комбинује одговарајућу способност једносмерног напона, прекидну моћ, конфигурацију полова, компатибилност инсталације и признате стандарде. ИРМ9-125ДЦ платформа компаније Галаки Фусе је дизајнирана за апликације укључујући фотонапонске и комуникационе системе, са објављеним спецификацијама укључујући називну струју од 80–125А, прекидни капацитет до 10кА, инсталацију на ДИН шину и усклађеност са ИЕЦ 60947-2 и ГБ/Т 14048.2.

Ако набављате поуздану заштиту једносмерног кола за фотонапонски пројекат, комуникациони систем, дистрибуциону таблу или другу индустријску примену,контактирајте насда разговарате о вашем напону, струји, конфигурацији полова, захтевима за инсталацију и спецификацијама пројекта. Галаки Фусе може пружити информације о производу и техничку подршку како би вам помогао да идентификујете одговарајуће решење за заштиту кола.
